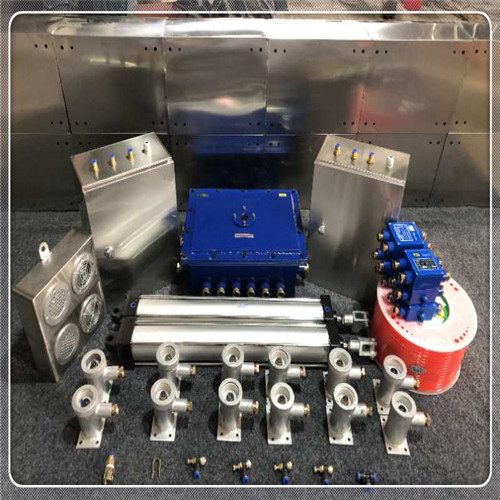

矿用风门气动闭锁装置包括A道风门1和B道风门2,每道风门包括左右两扇风门。气动主管路20经过滤器3后分为控制B道风门闭锁的气动管路一4和控制A道风门闭锁的气动管路二5;管路一4依次串接设置在两道风门之间的气动旋钮阀一6、设置在A道风门1门框上杠杆滚轮阀一7、设置在B道风门2外侧门框上的气动旋钮阀二9以及弹簧气缸一10,杠杆滚轮阀一7两端管路还并联有杠杆滚轮阀二8;弹簧气缸一10设置在左右两扇风门之间的上方门框上;弹簧气缸一10的活塞杆固定设置插销一11;所述插销一11包括中部连接弹簧气缸一10活塞杆的连杆1101和固定设置在连杆两端的挡杆一1102和挡杆二1103;所述挡杆一1102和挡杆二1103分别插入左右两扇风门上的B道风门锁鼻12。所述杠杆滚轮阀一7竖直设置在左扇风门靠近中间门缝处的下部门框上,滚轮接触风门下底面。杠杆滚轮阀二8竖直设置在右扇风门靠近中间门缝处的下部门框上,滚轮接触风门下底面。在上述装置中,气动旋钮阀一6、气动旋钮阀二9均处于通路状态,当按下旋钮后处于断路状态;杠杆滚轮阀一7和杠杆滚轮阀二8均处于断路状态,当风门开启时,风门下底面不再接触滚轮,处于通路状态。串联设置的气动旋钮阀一6和气动旋钮阀二9,可以方便的进行紧急状态下的解锁操作。并联设置的杠杆滚轮阀一7和杠杆滚轮阀二8,能够实现开启左右两扇风门的任一扇都能够对另一道风门进行闭锁。插销的设置,保证了一个弹簧气缸就能够完成左右两扇风门的闭锁。当A道风门1的左风门开启后,杠杆滚轮阀一7通路,与两个处于通路状态的气动旋钮阀一6和气动旋钮阀二9串接,从而气动管路一4接通,弹簧气缸一10进气动作,活塞杆带动插销一11插入B道风门锁鼻12闭锁B道风门2。当遇到紧急情况时,按下气动旋钮阀一6或气动旋钮阀二9即可使气动管路一4断路,弹簧气缸一10停止供气,活塞杆靠弹簧的弹力缩回完成B道风门2的解锁。同理,开启A道风门1的右风门时,杠杆滚轮阀二8通路,弹簧气缸一10进气,完成B道风门2的闭锁。
所述气动管路二5依次串接设置在两道风门之间的气动旋钮阀三13、设置在B道风门2门框上并联的杠杆滚轮阀三14、设置在A道风门1外侧门框上的气动旋钮阀四16以及弹簧气缸二17,杠杆滚轮阀三14两端管路还并联有杠杆滚轮阀四15;插销二18的结构与插销一11相同。所述插销二18的两个挡杆分别插入设置在左右两扇风门上的A道风门锁鼻19中。在上述装置中,气动旋钮阀三13、气动旋钮阀四16均处于通路状态,当按下旋钮后处于断路状态;杠杆滚轮阀三14和杠杆滚轮阀四15均处于断路状态,当风门开启时,风门下底面不再接触滚轮,处于通路状态。当B道风门2的左风门开启后,杠杆滚轮阀三14通路,与两个处于通路状态的气动旋钮阀三13和气动旋钮阀四16串接,从而管路二5接通,弹簧气缸二17进气动作,活塞杆带动插销二18插入A道风门锁鼻19闭锁A道风门1。当遇到紧急情况时,按下气动旋钮阀三13或气动旋钮阀四16即可使气动管路二5断路,弹簧气缸二17停止供气,活塞杆靠弹簧的弹力缩回完成A道风门1的解锁。同理,开启B道风门2的右风门时,杠杆滚轮阀四15通路,弹簧气缸二17进气,完成A道风门1的闭锁。
在上述实施例中,该装置能够只利用气动系统控制双道双扇风门的闭锁,并在紧急状态时,能够方便地开启两道风门。
以上只通过说明的方式描述了本发明的某些示范性实施例,毋庸置疑,对于本领域的普通技术人员,在不偏离本发明的精神和范围的情况下,可以用各种不同的方式对所描述的实施例进行修正。因此,上述附图和描述在本质上是说明性的,不应理解为对本发明权利要求保护范围的限制。
