风门气动闭锁器能够只利用气动系统控制双道双扇风门的闭锁,并在紧急状态时,能够方便地开启两道风门。

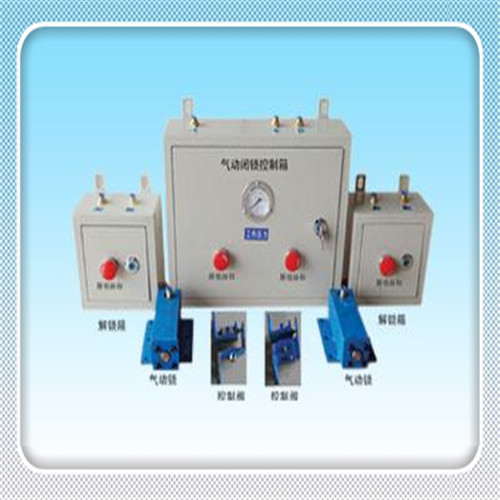

矿用风门气动闭锁器组成

1-A道风门,2-B道风门,3-过滤器,4-气动管路一,5-气动管路二,6-气动旋钮阀一,7-杠杆滚轮阀一,8-杠杆滚轮阀二,9-气动旋钮阀二,10-弹簧气缸一,11-插销一,12-B道风门锁鼻,13-气动旋钮阀三,14-杠杆滚轮阀三,15-杠杆滚轮阀四,16-气动旋钮阀四,17-弹簧气缸二,18-插销二,19-A道风门锁鼻,20-气动主管路;

风门气动闭锁器,矿用风门气动闭锁器

矿用风门气动闭锁器包括A道风门、B道风门、控制B道风门闭锁的气动管路一、控制A道风门闭锁的气动管路二,所述A道风门和B道风门分别包括左右两扇风门,所述管路一上依次串接气动旋钮阀一、并联的杠杆滚轮阀一和杠杆滚轮阀二、气动旋钮阀二、弹簧气缸一;所述管路二上依次串接气动旋钮阀三、并联的杠杆滚轮阀三和杠杆滚轮阀四、气动旋钮阀四、弹簧气缸二;所述弹簧气缸一和弹簧气缸二活塞杆分别固定连接插销一和插销二;所述插销一插入分别设置在B道风门左右两扇风门上锁鼻一;所述插销二插入分别设置在A道风门左右两扇风门上锁鼻二。相比于现有技术,该装置能够只利用气动系统控制双道双扇风门的闭锁,并在紧急状态时,能够方便地开启两道风门。
