按钮式气动控制装置,半自动风门控制装置
时间:2021-08-10    点击:1211
按钮式气动控制装置又称半自动风门控制装置是我公司新设计制作的新型风门气动控制装置。主要适用于高瓦斯煤矿井下回风巷风门控制装置,安装于两道风门之间。用于单扇风门、双扇风门、无压风门等设施处,防止两道风门同时开启时风流短路。
二、 工作环境及使用条件
1.工作环境:-30℃~40℃风压:0~3800Pa
2.安装的地点巷道围岩稳定,巷道变形小,且无严重淋水。

3.洁净的压缩气源。

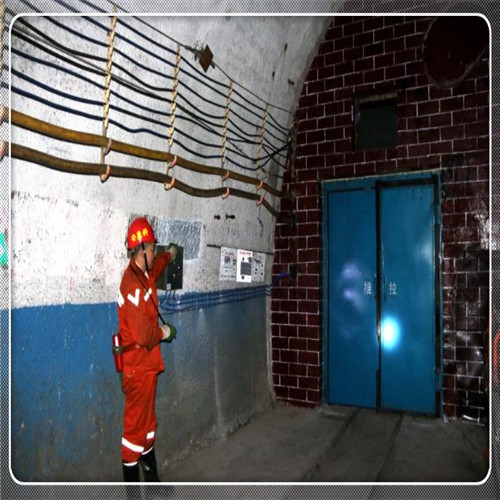

按钮式气动控制装置

三、 产品主要功能特点:
1、纯机械结构,不需要电,无安全隐患, 高、低瓦斯矿均可使用。无需安标证、防爆证。
2、性能可靠,不需要做防水防潮处理。而电控闭锁系统需防水防潮可靠,否则系统紊乱,电器元件使用寿命大大降低。
3、灵敏度高,当第一道风门开启距离≤3cm 时,第二道风门即可闭锁。灵敏度达到了电控闭锁的标准。
4、气源意外中断时闭锁器自动失效,不影响人员正常通过。气源恢复后自动起作用。
5、 本控制装置配备安全解锁系统:当行人离开风门忘记按钮关门时,可通过另一道风门外面控制箱上面的解锁按钮,按下可直接关闭另一道未关闭的风门。
6、结构简单,易学易用,出现故障后自己随时可以解决。
四、 产品结构
1.设备由双向无压风门门体、控制箱、闭锁箱、开门按钮、气缸、气管、其他外围部件组成。
2.机械结构:气缸为动力介质,通过气缸的伸缩驱动风门启闭,气缸一端固定在风门的门顶框上,一端连接于联杆驱动两扇风门。
3. 气控系统:风门气缸控箱闭锁箱位于两道门之间,按钮分别装在门体外侧的墙壁上,通过按钮驱动风门关闭。
五、工作原理 :( 约定 :第一道风门:A门,第二道风门 :B 门)在每道门的两端分别安装 2对按钮控制风门开闭,当行人或车辆由巷道的任一方进入时,通过按动按钮,打开 A 风门,同时B 门闭锁,此时 B 门不能打开,当行人或车辆由巷道的任进入内,通过按动风门内衬按钮,关闭 A 风门,这时按 B 门按钮,B 门开启,A 门闭锁闭。当经过B 门时,与上述功能相同。
是我公司新设计制作的新型风门气动控制装置。主要适用于高瓦斯煤矿井下回风巷风门控制装置,安装于两道风门之间。用于单扇风门、双扇风门、无压风门等设施处,防止两道风门同时开启时风流短路。
二、 工作环境及使用条件
1.工作环境:-30℃~40℃风压:0~3800Pa
2.安装的地点巷道围岩稳定,巷道变形小,且无严重淋水。
3.洁净的压缩气源。
三、 产品主要功能特点:
1、纯机械结构,不需要电,无安全隐患, 高、低瓦斯矿均可使用。无需安标证、防爆证。
2、性能可靠,不需要做防水防潮处理。而电控闭锁系统需防水防潮可靠,否则系统紊乱,电器元件使用寿命大大降低。
3、灵敏度高,当第一道风门开启距离≤3cm 时,第二道风门即可闭锁。灵敏度达到了电控闭锁的标准。
4、气源意外中断时闭锁器自动失效,不影响人员正常通过。气源恢复后自动起作用。
5、 本控制装置配备安全解锁系统:当行人离开风门忘记按钮关门时,可通过另一道风门外面控制箱上面的解锁按钮,按下可直接关闭另一道未关闭的风门。
6、结构简单,易学易用,出现故障后自己随时可以解决。
四、 产品结构
1.设备由双向无压风门门体、控制箱、闭锁箱、开门按钮、气缸、气管、其他外围部件组成。
2.机械结构:气缸为动力介质,通过气缸的伸缩驱动风门启闭,气缸一端固定在风门的门顶框上,一端连接于联杆驱动两扇风门。
3. 气控系统:风门气缸控箱闭锁箱位于两道门之间,按钮分别装在门体外侧的墙壁上,通过按钮驱动风门关闭。
五、工作原理 :( 约定 :第一道风门:A门,第二道风门 :B 门)在每道门的两端分别安装 2对按钮控制风门开闭,当行人或车辆由巷道的任一方进入时,通过按动按钮,打开 A 风门,同时B 门闭锁,此时 B 门不能打开,当行人或车辆由巷道的任进入内,通过按动风门内衬按钮,关闭 A 风门,这时按 B 门按钮,B 门开启,A 门闭锁闭。当经过B 门时,与上述功能相同。
