风门气动闭锁比风门机械闭锁速度快,实现快速闭锁功能

煤矿井下风门是矿井通风的重要设施，为阻止风流通过而可以让行人及车辆通过的设施，通常情况设两道，人员或车辆通过时，首先打开一道风门，人员或车辆通过第一道风门后  将第一道风门关闭后再打开第二道风门，风门闭锁的作用就是为防止两道风门同时打开，从而造成风流短路，影响通风系统的稳定，所以风门闭锁装置是非常重要的通风设施，现在使用的风门闭锁装置有机械式、电控式、液压式、气动式风门闭锁装置等，机械式需要通过钢丝绳连接，闭锁速度慢，安装不方便，中间需要通过滑轮等装置，占用巷道空间；电控式需要接电，存在电气防爆要求，使用不方便；液压式使用不稳定；而现在的气动闭锁装置设计中气动传感器不能尽快将风门状态传递过去，闭锁速度慢，当第一道风门打开比较大的角度后，另一道风门才能闭锁，不能完成快速闭锁。

风门气动闭锁为解决目前煤矿风门用气动闭锁存在状态传递较慢导致闭锁速度慢的技 术问题，提供一种风门气动闭锁装置。

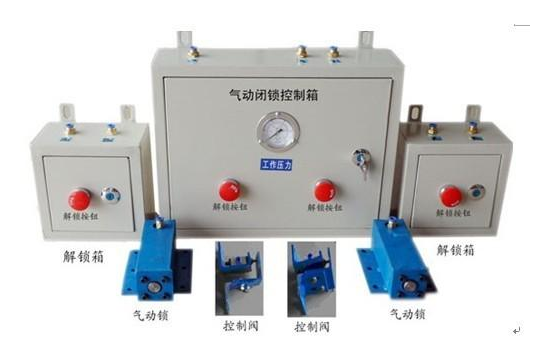

风门气动闭锁采用如下技术方案实现的：一种风门气动闭锁装置，包括分别安装在第一、第二道风门门框上的第一、第二气动锁；第一、第二道风门的门框上分别安装有第一、第二气动开关感应装置；气动开关感应装置包括气动开关感应装置盒体和固定底板，气动开关感应装置盒体内安装有一个二位五通的气控顶杆阀，气动开关感应装置盒体前端与气控顶杆阀的阀杆对应的位置开有销孔，销孔内活动安装有一个销轴，销轴位于气动开关感应装置盒体内外侧的部分均设有限位块；气动开关感应装置盒体外壁上安装有导向座，导向座上开有导向孔；所述导向孔的轴线与阀杆运动方向平行；固定底板上固定有导杆，所述导杆穿过导向孔，固定底板上在导杆的两端设有限位座，导杆上在远离阀杆的限位座与导向座之间套设有行程缓冲弹簧；[0005]每道风门的门扇上安装有一个直角顶板，所述直角顶板与该道风门上的气动开关感应装置的销轴对应；[0 006]两个气控顶杆阀的P口共同通过气源处理箱接入外部气源；第一气动开关感应装置的气控顶杆阀的A口与第二气动锁的控制端相连接，第二气动开关感应装置的气控顶杆阀的A口与第一气动锁的控制端相连接。[0 007]行程缓冲弹簧选择刚度小于气控顶杆阀内部的阀杆弹簧的弹簧，当第一道风门一动作（打开），首先销轴压缩气控顶杆阀的阀杆弹出，该风门上的气动开关感应装置的气路立刻就可以动作，将相应第二道风门的第二气动锁气路接通，将第二道风门闭锁；当第一道风门关闭到位时，风门门扇上的直角顶板挤压气动开关感应装置上的销轴，将其压回，此时由于行程缓冲弹簧的刚度小于气控顶杆阀内部的阀杆弹簧的刚度，因而外壳会先沿着导杆移动，移动一定行程后，阀杆开始向内收缩，逐渐将相应气路关闭，这样可以保证该第一道风门在关闭时，第二道风门的闭锁机构不会立即解锁，只有当第一道风门完全关闭后，第二道风门的第二气动锁才会完全解锁。[0 008]本实用新型所述装置可以将风门开关状态及时转化为气路开停信号，能够在一道风门打开时快速实现另一道风门的闭锁；风门同时由于设置了缓冲弹簧，也有效保护了气控顶杆阀及整个机构不受风门猛烈关闭时的冲击
